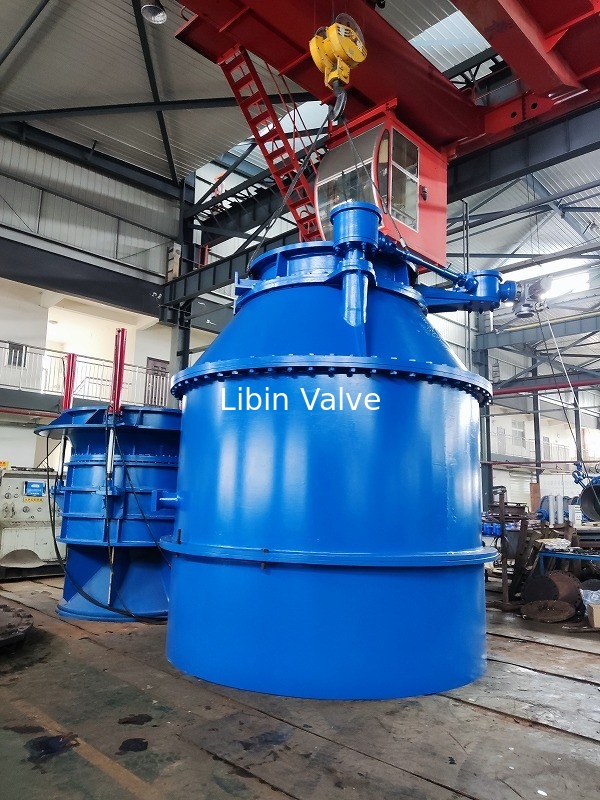

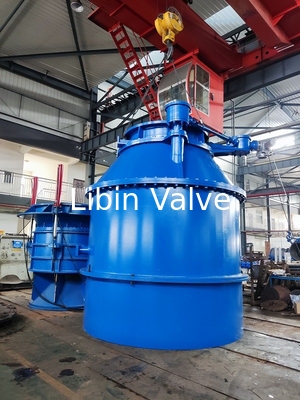

নমনীয় আয়রন ফিক্সড শঙ্কু ভালভ / টারবাইন বাইপাস ভালভ আকার DN100 - DN2400

ফিক্সড কন ভ্যালভ, কন ভ্যালভ, রেগুলেটর ভ্যালভ, ফ্লো কন্ট্রোল,

স্থির শঙ্কু ভালভগুলি বেশিরভাগই বাঁধ, পরিষ্কার-জল জলাধার, বাঁধ বা স্টোরেজ বেসিন থেকে প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। এটি একটি ফ্রি ডিসচার্জ ভালভ যা সাধারণত টারবাইন বাইপাস ভালভ হিসাবে ব্যবহৃত হয়,রিজার্ভারের ড্রেন বা শক্তির ধ্রুবক রূপান্তরগহ্বরের কারণে যে কোন ক্ষতি এবং কম্পন এবং দোলনের কারণে কাঠামোর জন্য যে কোন ঝুঁকি এড়ানো উচিত।স্থির শঙ্কু ভালভের একটি স্থির শঙ্কু রয়েছে যা অন্যান্য স্থির শঙ্কু ডিজাইনের সাথে যুক্ত কম্পন সমস্যাগুলি দূর করে. প্রবাহ একটি বহিরাগত স্টেইনলেস স্টীল গেট যা ধাতু থেকে ধাতু একটি টপ টপ আছে আন্দোলন দ্বারা নিয়ন্ত্রিত হয়. বন্ধ. বায়ুমণ্ডলে নিষ্কাশন,জেট একটি প্রশস্ত শঙ্কু কোণে ছড়িয়ে এবং একটি সূক্ষ্ম স্প্রে মধ্যে বিরতিযদি জেটকে আটকাতে চান, তবে একটি হাউড ইনস্টল করা যেতে পারে যা প্রবাহের রেটকে সামঞ্জস্য করে।

পণ্য কাঠামো এবং বৈশিষ্ট্য

স্থায়ী শঙ্কু ভালভ nozzles, স্থায়ী শঙ্কু, হাতা ব্রেক, ভালভ আসন, এবং ড্রাইভ প্রক্রিয়া এবং অন্যান্য উপাদান অংশ গঠিত। স্থায়ী শঙ্কু nozzle এবং রেডিয়ালভাবে ফলক সমর্থন এবং সংযোগ মাধ্যমে.শঙ্কু ডোজেল এবং কোন খোলা প্রাচীর বিভাগের ধারণ সময়, খোলা বিভাগ ছাড়া আর্ম দেয়াল গেট দৈর্ঘ্য এর অক্ষীয় আন্দোলন পরিবর্তন করে গেট বাইরে মাউন্ট আর্ম ডোজেল,নিয়ন্ত্রক ভালভ খোলার ভূমিকা পালন. ভালভ আউটলেট প্রকৃত অবস্থার অনুযায়ী সেট করা যেতে পারে, shroud ভালভ আউটলেট প্রবাহ প্যাটার্ন সীমাবদ্ধ করতে পারেন। একটি ড্রাইভ প্রক্রিয়া দ্বারা নিয়ন্ত্রিত নিয়ন্ত্রণ ভালভ।মাঝারি এবং দুই ধরনের কাঠামোগত ফর্ম জন্য দায়ী স্থির শঙ্কু নিষ্কাশন ভালভ. মাঝারি পাইপ পাইপের মাঝখানে ইনস্টল করা হয়, কম চাপের অধীনে শুরু, প্রবাহ নিয়ন্ত্রণ, ইত্যাদি। মাঝারি পাইপ সাধারণত কাপড়ের মধ্যে যোগ করা উচিত,তাই cavitation ক্ষতি থেকে পাইপ ভালভের পিছন প্রান্ত রক্ষা করতে. পাইপলাইন শেষে ইনস্টল করা ডিসচার্জ টাইপ, ডিসচার্জিং এবং চাপ ধরে রাখা, স্তর নিয়ন্ত্রণ ইত্যাদি।

স্থির শঙ্কু ভালভ নল, স্থির শঙ্কু, হাতা ব্রেক, ভালভ আসন, actuator এবং অন্যান্য উপাদান অংশ গঠিত। নল এবং স্থির শঙ্কু অনুমান করা হয় এবং রেডিয়াল ফলক দ্বারা সংযুক্ত করা হয়।নল ও শঙ্কু মধ্যে টিউব প্রাচীর ছাড়া একটি খোলা বিভাগে রাখা হয়, স্লিভ ব্রেকটি ডোজের বাইরে ইনস্টল করা হয়। স্লিভ ব্রেকটি অক্ষীয়ভাবে সরিয়ে, টিউব প্রাচীর ছাড়াই খোলার বিভাগের দৈর্ঘ্যটি ভালভ খোলার নিয়ন্ত্রণ করতে পরিবর্তন করা যেতে পারে।স্থায়ী শঙ্কু ভাল নীরবতা ফাংশন এবং anticavitation ফাংশন আছে.
